3.5 Inch 320x480 Resolution TFT LCD Display Module with Resistance Touch Panel for QR Code Display

نام تجاری:	Genyu
مقدار تولیدی:	10
قیمت:	Rp 60.494-77.778

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گوانگدونگ، چین

نوع نمایشگر:

TFT

اندازه نمایشگر:

3.5 اینچ

قطعنامه:

320x480 پیکسل

آی سی درایو:

ILI9488

اندازه ماژول:

83.00x54.50x3.14 میلی متر

منطقه فعال:

73.44x48.96 میلی متر

منبع تغذیه:

3.3 V

رابط:

16/18 بیت موازی، RGB، SPI

ترتیب پیکسل:

راه راه عمودی RGB

پین های FPC:

40 پین

جریان نور پس زمینه:

120 میلی آمپر

ولتاژ نور پس زمینه:

3.2 ولت

جهت مشاهده:

ساعت 12

پنل لمسی:

پنل لمسی مقاومتی (RTP)

ماتریس نقاط:

320RGB(H) x 480 (V)

برجسته کردن:

320x480 Resolution TFT LCD Display,3.5 Inch TFT LCD Module,Resistance Touch Panel TFT LCD Panel

3.5 Inch TFT LCD Module

Resistance Touch Panel TFT LCD Panel

توضیحات محصول

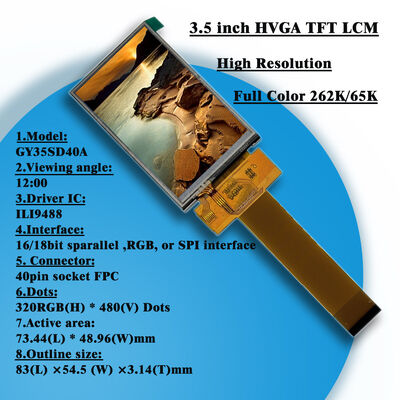

RGB 320x480 LCD Display ILI9488 LCD Module 3.5 inch TFT LCD Touch Screen

High-quality 3.5-inch TFT LCD display module with resistance touch panel, specifically designed for QR code display applications. Features ILI9488 drive IC and multiple interface options.

Pin Configuration

Pin	1	2	3	4	5	6	7	8	9-26	27	28	29	30	31	32	33	34	35	36	37	38	39	40
Symbol	LED-K	LED-A	GND	RESET	VSYNC	HSYNC	DOTCLK	ENABLE	DB17-DB0	SDI	SDO	RD	SCK/WR	RS	CS	TE	VCI	IOVCC	GND	YD	XR	YU	XL

Key Features

Display Type: 320RGB(H) × 480(V) Dots Matrix
Size: 3.5 inch TFT display
Drive IC: ILI9488
Pixel arrangement: RGB vertical stripe
Power supply: 3.3V
FPC: 40 pin connection type
Interface: 16/18 bits parallel RGB interface, SPI interface

Technical Specifications

Item	Description
Size	3.5 inch
Resolution	320 × 480
Touch	RTP (Resistance Touch Panel)
Interface	16/18 bits parallel, RGB, SPI interface
Operating voltage	3.3 V
LED Backlight supply	If=120mA, Vf=3.2V
Outline Dimension	83(L) × 54.5(W) × 3.14(T) mm
Active Area	73.44(L) × 48.96(W) mm
