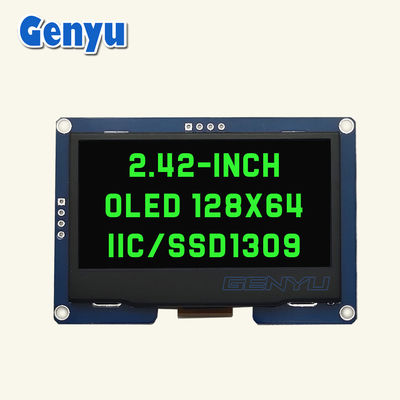

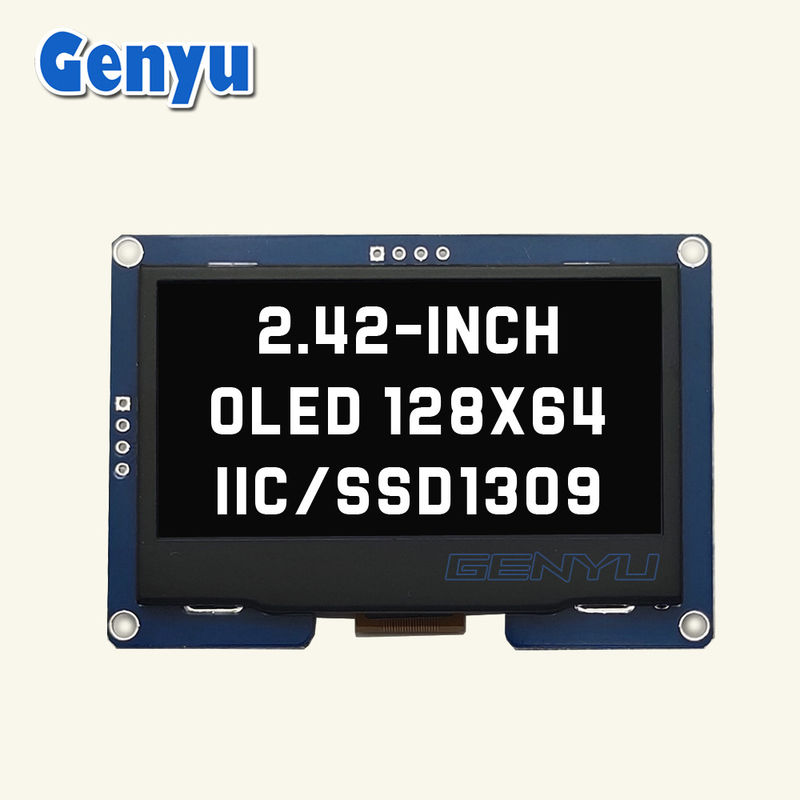

صفحه نمایش OLED تک رنگ 2.42 اینچی 128x64 وضوح SSD1309 رابط I2C

کاربردهای مشترک:

1. دستگاه های پوشیدنی:ساعت های هوشمندوردیاب های تناسب انداماغلب از صفحه نمایش های OLED 2.42-اینچی برای نشان دادن زمان، گام ها، ضربان قلب، اطلاعیه ها و سایر داده ها به روشی فشرده و با مصرف انرژی استفاده می کنند.

2. دستگاه های IoT:برایاینترنت اشیاء (IoT)پروژه هایی که نیاز به یک صفحه نمایش برای نشان دادن داده های سنسور، وضعیت سیستم یا سایر اطلاعات در زمان واقعی دارند، مانند درایستگاه های هواشناسی,ترموستات هوشمندوسیستم های اتوماسیون خانگی.

3. ابزارهای قابل حمل:دستگاه های دستیمثلچند متر,کنسول های بازی قابل حمل,دستگاه های GPS کوچکوابزار تشخیصیاغلب از صفحه نمایش OLED 2.42-اینچی برای نمایش نتایج اندازه گیری یا بازخورد در زمان واقعی استفاده می کنند.

4. الکترونیک مصرفی:دستگاه هایی مثلسیستم های نقطه فروش,برچسب های RFIDوبرچسب های هوشمندمی توانند از افزایش اندازه صفحه استفاده کنند، به آنها اجازه می دهد اطلاعات بیشتری مانند قیمت گذاری، نام محصولات یا کد QR را نشان دهند.

5. دستگاه های نظارت بر سلامت:گلوکومترهای خون,ترمومترها، و سایردستگاه های پزشکیکه نیاز به نشان دادن اندازه گیری یا وضعیت دارند می توانند از این صفحه نمایش OLED برای خروجی های آسان برای خواندن استفاده کنند.

6. نمایشگرهای سفارشی:2OLED های ۴۲ اینچی اغلب درلوازم الکترونیکی سفارشیبرای پروژه هایی که نیاز به یک راه حل نمایش ساده، جمع و جور و کارآمد دارند.ثبت اطلاعات,ساعت های دیجیتال، یا هر پروژه ای که نیاز به یک صفحه نمایش کوچک و قابل خواندن دارد.

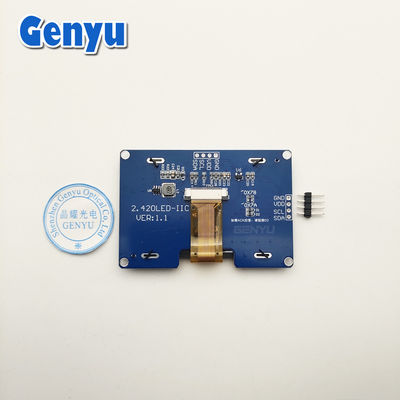

سیم کشی و اتصال یک صفحه نمایش OLED ۲٫۴۲ اینچی:

سیم کشی برای I2C:

برای اتصال یک صفحه نمایش OLED 2.42-اینچی با I2C، سیم کشی به طور معمول به این شکل است:

• VCCبه 3.3V یا 5V (با توجه به ولتاژ صفحه نمایش شما)

• GNDبه GND

• SCLبهSCL(A5 در Arduino Uno، GPIO22 در ESP32)

• SDAبهSDA(A4 در Arduino Uno، GPIO21 در ESP32)
