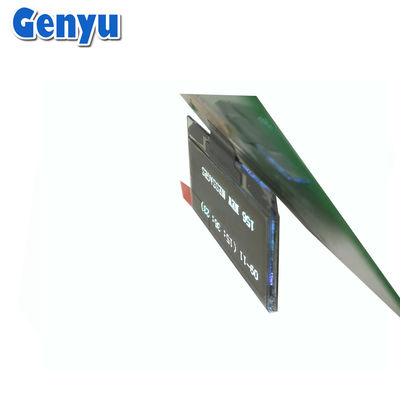

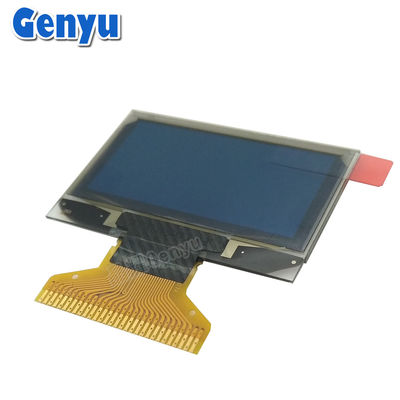

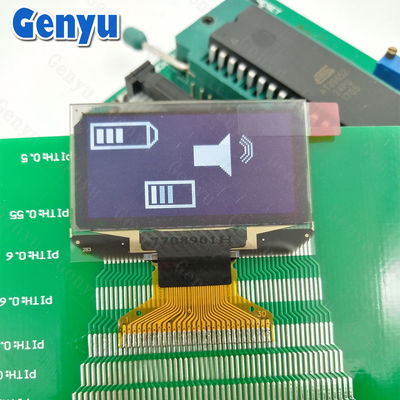

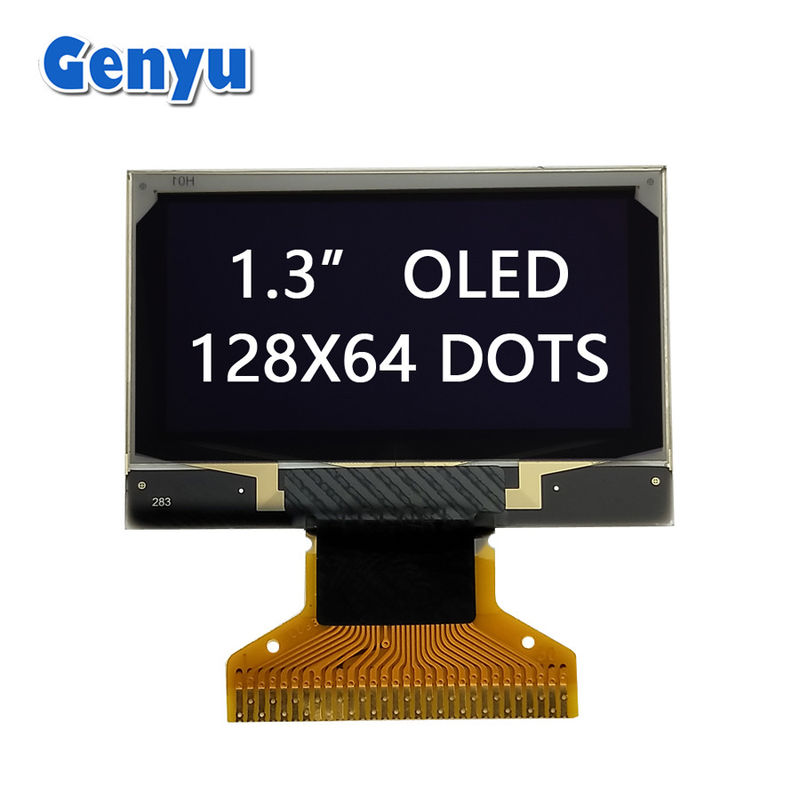

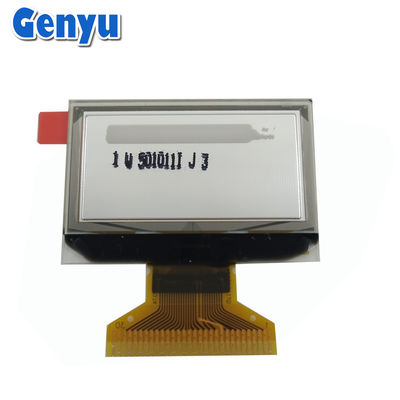

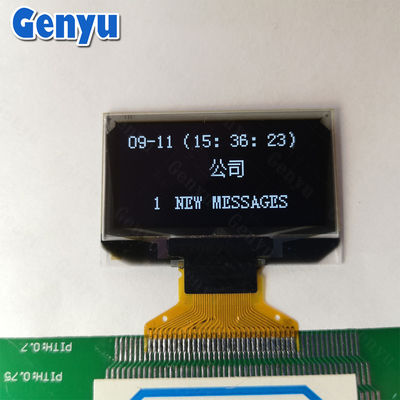

صفحه نمایش OLED 1.3 اینچی با کنتراست بالا 128x64 نقطه SH1106 30PIN FPC سولدر

صفحه نمایش OLED 1.3 اینچی با کنتراست بالا 128x64 نقطه SH1106 30PIN FPC سولدر

نام تجاری:	Genyu
شماره مدل:	GY12864-18
مقدار تولیدی:	100 عدد
قیمت:	قابل مذاکره
شرایط پرداخت:	T/T، Paypal، Western Union، MoneyGram، کارت اعتباری
توانایی عرضه:	150 هزار عدد در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

RoHS, ISO9001: 2015

اندازه پنل:

1.3 اینچ (مورب)

قطعنامه:

128*64 نقطه

رنگ نمایش:

سفید

آی سی درایور:

SH1106

FPC:

30 پین، لحیم کاری

جزئیات بسته بندی:

سینی های ضد پلاستیکی و جعبه های کارتونی

قابلیت ارائه:

150 هزار عدد در ماه

برجسته کردن:

صفحه نمایش OLED 1.3 اینچی با کنتراست بالا,صفحه نمایش OLED با کنتراست بالا 128x64,1صفحه نمایش OLED 3 اینچی 30PIN

High Contrast OLED Display 128x64

1.3 Inch OLED Display 30PIN

توضیحات محصول

1صفحه نمایش 3 اینچی OLED رنگ سفید 128x64 نقطه SH1106 30PIN FPC سولدر

ویژگی های کلیدی:

اندازه صفحه نمایشدر عرض قطر 1.3 اينچ
قطعنامه: معمولا128×64 پیکسل(مونو کروم) ، اما رزولوشن های بالاتر (به عنوان مثال، 128x128 یا 256x128) امکان پذیر است، به ویژه برای نسخه های رنگی.
رنگ: تک رنگ (سیاه و سفید) شایع ترین است، اما انواع رنگی (معمولا RGB، گاهی اوقات با وضوح بالاتر) وجود دارد.
تکنولوژی: OLED (دیود تولید کننده نور ارگانیک) ، که کنتراست بالا، مصرف انرژی پایین و زاویه های دید گسترده ای را فراهم می کند.
روشنایی: OLED ها به طور کلی درخشندگی و کنتراست بیشتری در مقایسه با LCD ها دارند و سطوح سیاه بیشتر است.سیاه واقعیاز آنجایی که پیکسل های فردی به طور مستقیم نور را منتشر می کنند.
رابط ها: به طور معمول درI2CوSPIرابط ها، باI2Cکه برای سیم کشی آسان رایج تر است.

پارامترهای دقیق:

1	نام تجاری	جنيو
2	شماره مدل	GY12864-18
3	حالت نمایش	OLED ((دیود تابش نور ارگانیک)
4	رنگ	سفید
5	اندازه	1.3 اينچ
6	ماتریس نقطه ای	128*64 پیکسل
7	اندازه ماژول	34.5 ((W) x23.0 ((H) x1.427 ((D) mm
8	منطقه نمایش	31.42 (W) × 16.7 ((H)mm
9	منطقه فعال	29.42 ((W) x14.7 ((H)mm
10	اندازه نقطه	0.21 ((W) * 0.21 ((H) mm
11	ارتفاع نقطه	0.23 ((W) * 0.23 ((H) mm
12	IC درایو	SH1106G
13	رابط	رابط 6800/8080، رابط سریال 4 سیم، I2C
14	کانکتور FPC	30PIN، جوشاندن
15	ولتاژ	VDD=1.65 ~ 3.3V، Vin=3.5 ~ 4.2V
16	زاویه دید	160°

صفحه نمایش OLED 1.3 اینچی با کنتراست بالا 128x64 نقطه SH1106 30PIN FPC سولدر 0

صفحه نمایش OLED (0.42 اینچ ~ 3.12 اینچ ):

ما عمدتاً صفحه نمایش های OLED کوچک و متوسط را توسعه می دهیم، از جمله 0.42 "، 0.49 "، 0.66 "، 0.78 "، 0.87 "، 0.91 "، 0.96 "، 1.12 "، 1.21 "، 1.3 "، 1.5 "، 1.54 "، 1.92 "، 2.08 "، 2.23 "، 2.42 "، 2.7 " و 3.12 " و غیره.

ما می توانیم FPC، رابط، پنل لمسی، و صفحه PCB را بر اساس خواسته های شما سفارشی کنیم.

ملاحظات قدرت:

اکثر صفحه نمایش های OLED 1.3 اینچی می توانند روی هر دو اجرا شوند3.3Vیا5 ولتبا این حال، اگر شما با استفاده از یک میکروکنترلر مانندESP32، مطمئن شوید که صفحه نمایش OLED را با ولتاژی که با نیاز آن مطابقت دارد (3.3V برای برخی از صفحه نمایش ها) تغذیه کنید.

IC های کنترل کننده OLED رایج برای صفحه نمایش 1.3 اینچی:

SSD1306: یکی از رایج ترین کنترل کننده هایی که در صفحه نمایش های OLED 1.3 اینچی با وضوح 128x64 استفاده می شود.
SSD1327: یک کنترل کننده محبوب دیگر که در صفحه نمایش های مشابه استفاده می شود، به ویژه برای OLEDهای با وضوح بالاتر یا رنگی.
SH1106/SH1107: در برخی از نمایشگرها با همان یا فاکتور شکل و وضوح مشابه یافت می شود.

پینوآوت برای صفحه نمایش OLED 1.3 اینچی (نسخه I2C):

اگر از یک نسخه I2C از1صفحه نمایش OLED 3 اینچی(با یک کنترل کننده مانندSSD1306یاSSD1327) ، نمادین نمادین این خواهد بود:

VCC: منبع برق (معمولا 3.3 ولت یا 5 ولت).
GNDزمین
SCL: خط ساعت سریال (I2C).
SDA: خط اطلاعات سریال (I2C).
RES (بازیافت): پین تنظیم مجدد (اختیاری برای I2C).
DC (Data/Command): پین داده / فرمان (برای SPI استفاده می شود، معمولا برای I2C به زمین متصل می شود).

سوالات عمومی

1. س: چه محصولاتی می توانید ارائه دهید؟

A. 1) صفحه نمایش LCD بر حسب قسمت؛

2) ماژول های نمایش LCD گرافیک/قطعه ای؛

3)ماژول های صفحه نمایش میکرو OLED؛

4) صفحه نمایش LCD TFT رنگی؛

5) چراغ های LED

2س: کارخانه شما کجاست؟

الف.دفتر ما در شنجن، گوانگدونگ و کارخانه ما در استان جيانگسي است.

3س: شما یک نمونه رایگان ارائه می دهید؟

ج: برای اولین همکاری، نمونه ها صورت می گیرند و مقدار آن در مرحله سفارش انبوه بازگردانده می شود.

4. س: زمان تحویل چیست؟

A: برای سفارشات کوچک: 7-15 روز برای تولید انبوه: 25-30 روز

5س: آیا می توانم قیمت پایین تری برای صفحه نمایش OLED داشته باشم؟

ج: بله، قیمت ارزان تر با سفارش مقدار بزرگتر / بزرگتر.

6س: چگونه کیفیت محصولات را کنترل می کنید؟

ج: تمام محصولات قبل از ارسال 100٪ بازرسی می شوند.
