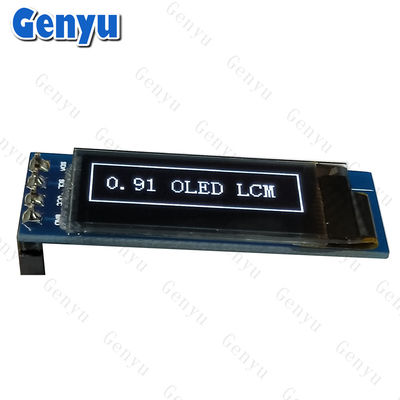

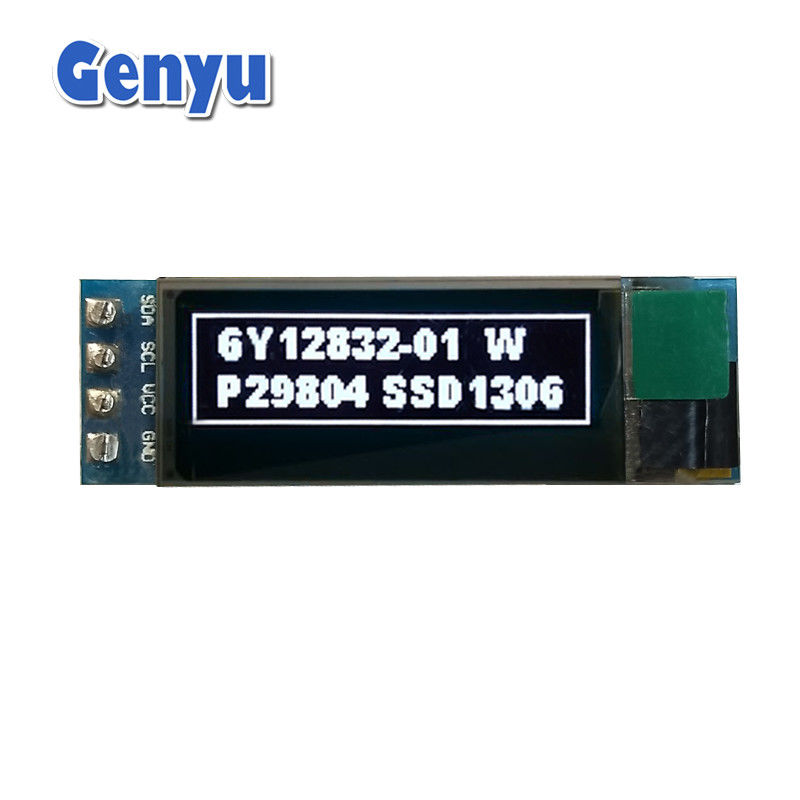

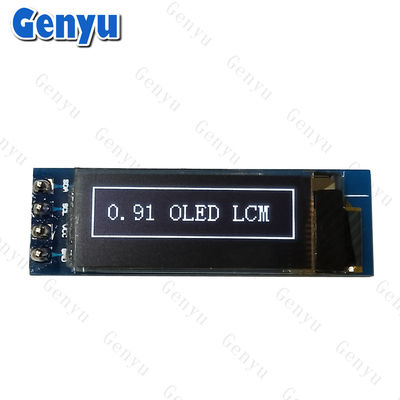

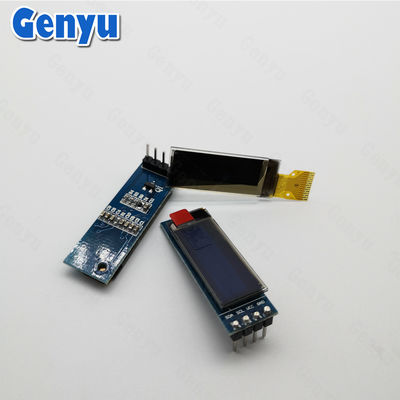

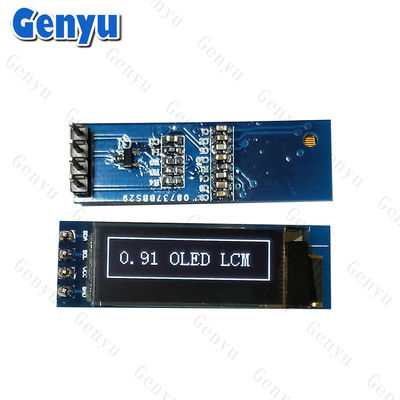

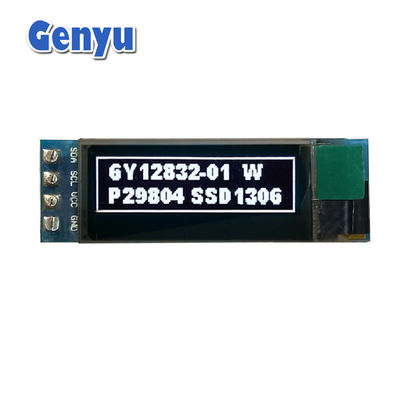

ماژول صفحه نمایش OLED 0.91 اینچی سفید 128x32 نقطه SSD1306 4PIN رابط I2C

0.91 اینچ ماژول صفحه نمایش OLED سفید 128x32 نقطه SSD1306 4PIN رابط I2C

ویژگی های مشترک:

1. اندازه صفحه نمایش:

   • اندازه قطبی0.91 اينچ

   • قطعنامه:128x32پیکسل، برای صفحه نمایش های کوچکتر رایج است.

2. نوع OLED:تک رنگ: اکثر صفحه نمایش های OLED 0.91 اینچیتک رنگ(معمولاً سفید، آبی یا زرد) ، به این معنی که آنها یک رنگ را در برابر پس زمینه سیاه نشان می دهند

3. رابط:

   • I2C: اکثر ماژول های OLED 0.91 اینچی ازI2Cرابط ارتباطی که تنها به دو خط داده نیاز دارد (SDAبرای داده ها وSCLI2C برای سیم کشی ساده تر و سرعت ارتباطات آهسته تر مناسب است.

   • SPI: برخی از ماژول های OLED 0.91 اینچی نیز ممکن است ازSPI(Serial Peripheral Interface) که امکان انتقال سریعتر داده ها را فراهم می کند اما نیاز به سیم کشی اضافی دارد.

4. IC درایور:SSD1306: این یکی از محبوب ترین کنترل کننده های OLED است که به طور گسترده در ماژول های 0.91 اینچی استفاده می شود

5. منبع برق:نمایشگرهای OLED نسبتاقدرت کمدر مقایسه با LCD های سنتی، زیرا آنها به یک روشنایی پس زمینه نیاز ندارند، هر پیکسل نور خود را منتشر می کند.3.3Vیا5 ولت(با توجه به مدل) برای کار.

6. نصب PCB:PCB های سفت: برخی دیگر با یک PCB سخت، که بیشتر درجاسازی شدهیاثابتبرنامه هایی مانند دستگاه های دستی، سنسورها و ابزارها.

مشخصات دقیق:

صفحه نمایش OLED (0.42 اینچ ~ 3.12 اینچ ):

ما عمدتاً صفحه نمایش های OLED کوچک و متوسط را توسعه می دهیم، از جمله 0.42 "، 0.49 "، 0.66 "، 0.78 "، 0.87 "، 0.91 "، 0.96 "، 1.12 "، 1.21 "، 1.3 "، 1.5 "، 1.54 "، 1.92 "، 2.08 "، 2.23 "، 2.42 "، 2.7 " و 3.12 " و غیره.

نحوه استفاده از یک PCB OLED 0.91 اینچی با Arduino:

برای اتصال و استفاده از یک صفحه نمایش OLED 0.91 اینچی با یکآردوینو(یا دیگر میکروکنترلر) ، مراحل اساسی زیر را دنبال کنید:

1.سیم کشی صفحه نمایش:

• رابط I2C (معمولاً):

  • VCCبه 3.3V یا 5V پین در Arduino (با توجه به مشخصات صفحه نمایش).

  • GNDبه زمین (GND) پین در Arduino.

  • SCLبه فلش SCL در Arduino.

  • SDAبه پین SDA در Arduino.

• رابط SPI(در صورت لزوم):

  • VCCبه پین 3.3 ولت یا 5 ولت در آردوینو.

  • GNDبه پین GND.

  • SCK(ساعت سریالی) به پین SCK در Arduino.

  • MOSI(Master Out Slave In) به فلش MOSI روی آردوینو.

  • CS(چیپ انتخاب) به هر پین دیجیتال در Arduino (به عنوان مثال، پین 10)
