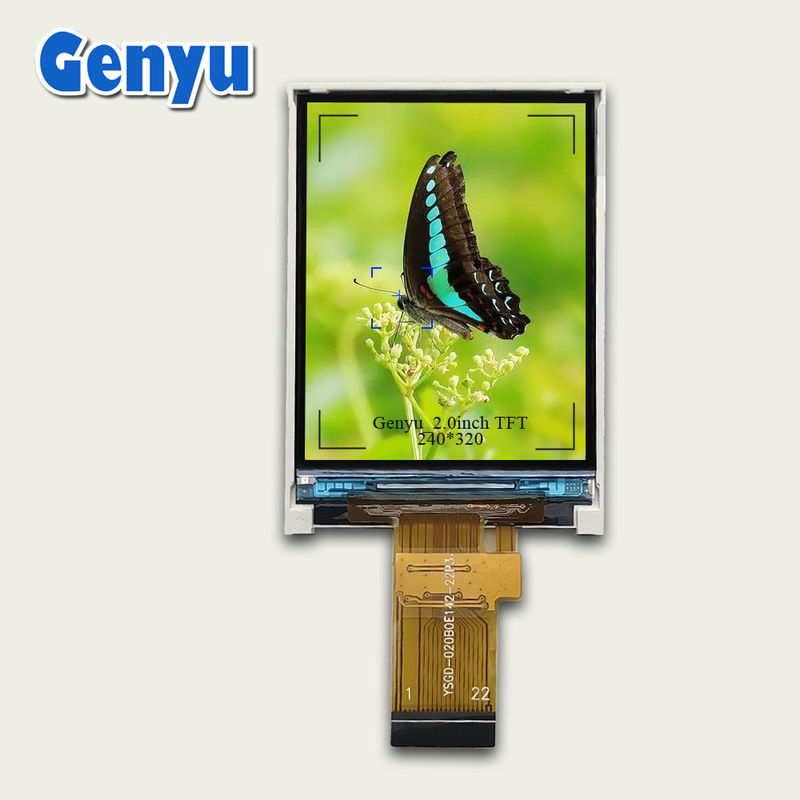

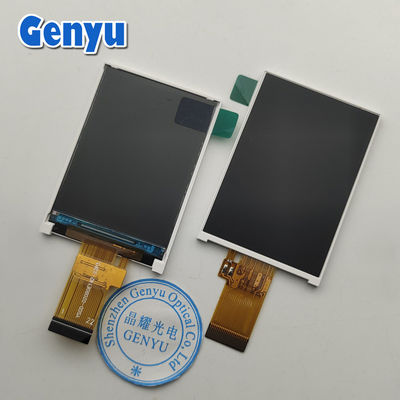

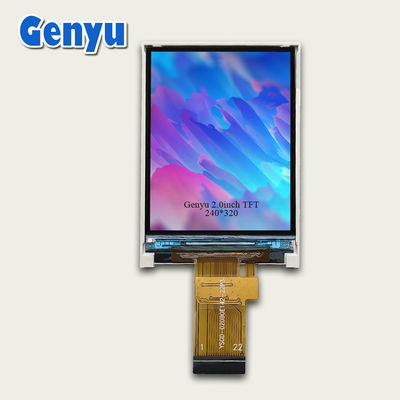

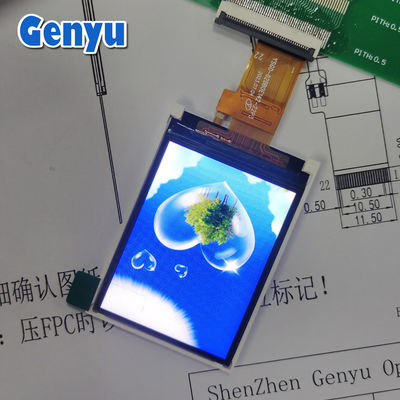

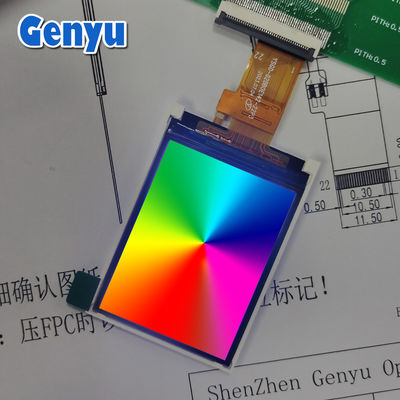

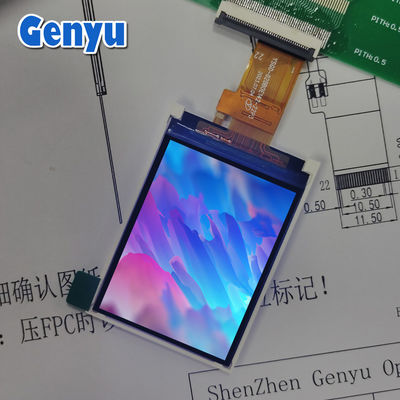

صفحه نمایش LCD IPS 2 اینچ 240x320 TFT ST7789 22pin FPC با رابط MCU

صفحه نمایش LCD IPS 2 اینچ 240x320 TFT ST7789 22pin FPC با رابط MCU

نام تجاری:	Genyu
شماره مدل:	GY020BOE142-22P3
مقدار تولیدی:	1000 عدد
قیمت:	قابل مذاکره
شرایط پرداخت:	T/T، Paypal، Western Union، MoneyGram، کارت اعتباری
توانایی عرضه:	300 هزار عدد در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

RoHS, ISO9001: 2015

اندازه پنل:

2.0 اینچ (مورب)

وضوح LCD:

240x320 نقطه

زاویه دید:

آزاد

آی سی درایور:

ST7789P3

رابط:

8 بیت موازی

FPC:

22 پین

جزئیات بسته بندی:

سینی های ضد پلاستیکی و جعبه های کارتونی

قابلیت ارائه:

300 هزار عدد در ماه

برجسته کردن:

LCD TFT 240x320,صفحه نمایش IPS LCD 240x320,صفحه نمایش LCD IPS 22 پین

240x320 LCD IPS Display

22pin LCD IPS Display

توضیحات محصول

صفحه نمایش 2 اینچی TFT LCD 240x320 پیکسل IPS ST7789 22pin FPC با رابط MCU

1.اندازه و وضوح:

اندازه 2 اينچ: همانطور که از نامش معلوم است، این صفحه اندازه گیری می کند2 اينچاین اندازه فشرده آن را برای دستگاه های کوچک جاسازی شده، ابزارهای قابل حمل یا پنل های کنترل کوچک مناسب می کند.
قطعنامه: رزولوشن های رایج برای صفحه نمایش های TFT 2 اینچی معمولاً در حدود240x320 پیکسل(توجه پرتره) ، اما شما همچنین ممکن است رزولوشن های کوچکتر مانند پیدا کنید176x220 پیکسلبرای نمایشگرهای ساده تر. وضوح بستگی به هدف صفحه نمایش و کنترل کننده مورد استفاده دارد.
تراکم پیکسل: با یک صفحه نمایش کوچک مانند این، تراکم پیکسل (PPI) نسبتا بالا است، به این معنی که صفحه نمایش می تواند یک تصویر واضح و واضح برای اندازه خود را ارائه دهد.

2.تکنولوژی TFT (ترانزیستور فیلم نازک):

صفحه LCD TFT: این صفحه نمایش از تکنولوژی TFT استفاده می کند، به این معنی که هر پیکسل به طور جداگانه توسط یک ترانزیستور کنترل می شود.و نرخ تازه سازی سریعتر در مقایسه با صفحه نمایش ماتریس منفعل قدیمی.
نور پس زمینه: صفحه نمایش های TFT نیاز به یک روشنایی پس زمینه دارند تا کریستال های مایع قابل مشاهده باشند.LEDکه نور را فراهم می کند و صفحه را در شرایط مختلف نور قابل مشاهده می کند.
عمق رنگ: صفحه نمایش های 2 اینچی TFT به طور کلی پشتیبانی می کنند16.7 میلیون رنگ(عمق رنگ 24 بیتی) ، ارائه رنگ های پر جنب و جوش و غنی برای گرافیک، تصاویر یا فیلم ها.

پارامترهای اساسی:

نه	ماده	مشخصات
1	نام محصول	صفحه LCD TFT 2 اینچی
2	نوع LCD	IPS
3	زاویه دید	آزاد
4	قطعنامه	240x320 نقطه
5	دمای کار	-10 ~ +60°C
6	دمای ذخیره سازی	-20~+70°C
7	کانکتور FPC	22PIN، نوع سوکت
8	راننده IC ((COG)	ST7789P3
9	رابط	8-bit Parallel/ MCU
10	نوع روشنایی	3-LED، سفید، 80mA
11	ابعاد طرح	55.04 ((H) * 77.7 ((V) * 2.4 ((D) mm
12	منطقه فعال	48.6(H)* 64.8 ((V) mm

صفحه نمایش LCD IPS 2 اینچ 240x320 TFT ST7789 22pin FPC با رابط MCU 0

صفحه نمایش TFT (0.42 اینچ ~ 10.11 اینچ ):

ما عمدتاً صفحه نمایش های LCD TFT از اندازه های کوچک تا متوسط را توسعه می دهیم، اندازه ها به عنوان زیر است.

نوع عمودی:0.85" 1.5" 1.69" 1.77" 1.83" 2.0" 2.2" 2.36" 2.4" 2.8" 2.95" 3.2" 3.5" 3.97" 4.3" 4.45" 4.3" 5.5" 7" 8"

---نوع افقی:0.42" 2.31" 3.5" 4.3" 5.0" 7.0" 10.1"

--- نوع نوار:0.96" 1.05" 1.06" 1.08" 1.12" 1.14" 1.42" 1.45" 1.47" 1.65" 1.99" 2.25" 2.79" 3.13" 10.11"

--- نوع مربع:1.3 "1.44" 1.54 "3.95"

--- شکل گرد:0.71" 0.9" 0.99" 1.28" 1.32" 1.45" 1.46" 1.6" 2.1" 2.76" 3.54"

---RTP

---CTP

--- چراغ پشت

بعضی از قطعات می تونن بر اساس خواسته های شما سفارشی بشن

از جمله FPC، Interface، Touch Panel، Cover Glass و Backlight.

صفحه نمایش LCD IPS 2 اینچ 240x320 TFT ST7789 22pin FPC با رابط MCU 1

کاربردها:

الکترونیک قابل حمل: اغلب در دستگاه های دستی مانند کنسول های بازی قابل حمل، ماشین حساب ها یا پخش کننده های رسانه ای قابل حمل استفاده می شود.
دستگاه های پوشیدنی: این می تواند در پوشیدنی ها (مانند ردیاب های تناسب اندام یا ساعت های هوشمند کوچک) برای نمایش داده های حیاتی یا رابط کاربری اساسی استفاده شود.
پروژه های جاسازی شده: این صفحه نمایش ها اغلب درآردوینو,Raspberry Pi، یا سایر سیستم های جاسازی شده برای رابط کاربری (به عنوان مثال ، نمایشگرهای سنسور ، اتوماسیون خانگی یا نظارت بر داده ها).
اسباب بازی ها و ابزارها: در دستگاه های کوچک یا اسباب بازی هایی یافت می شود که برای نشان دادن اطلاعات، گرافیک بازی یا انیمیشن های ساده به یک صفحه نمایش نیاز دارند.
رباتیک: نمایش داده های زمان واقعی از سنسورها یا وضعیت ربات (به عنوان مثال سطح باتری، قراءات سنسورها و غیره).
پنل های کنترل: می تواند برای پانل های کنترل ساده یا داشبورد در الکترونیک صنعتی یا مصرفی استفاده شود.
