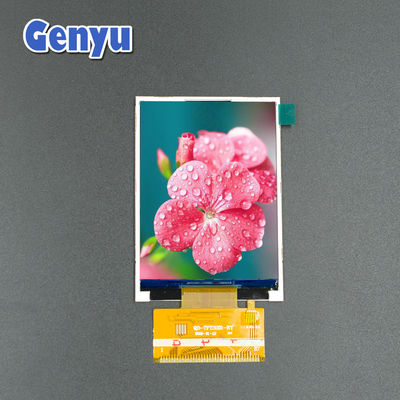

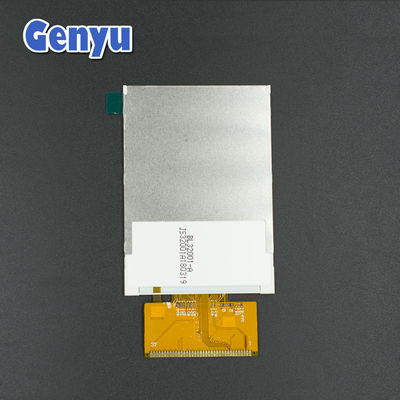

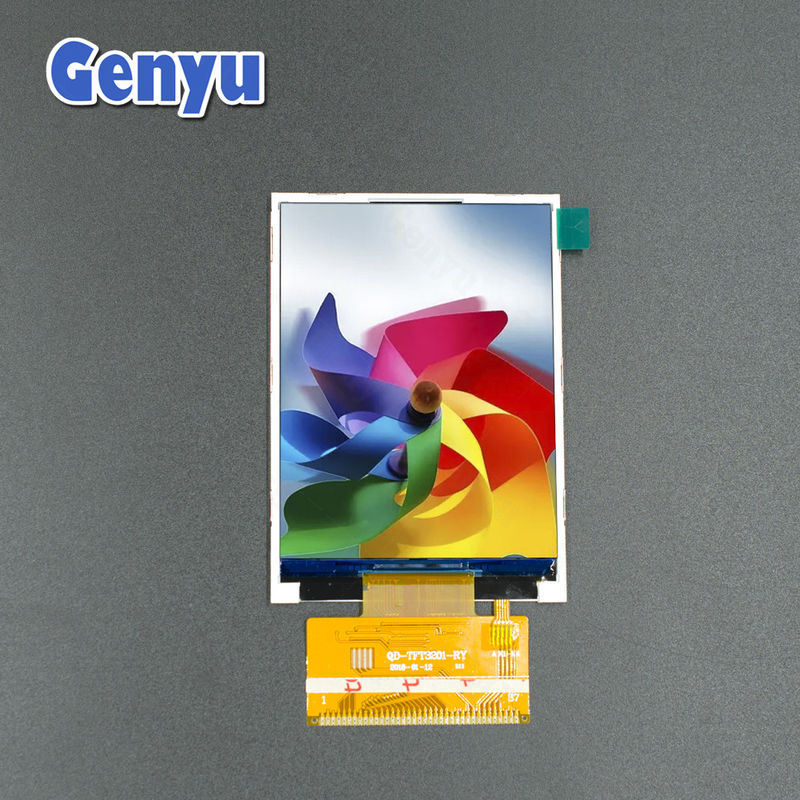

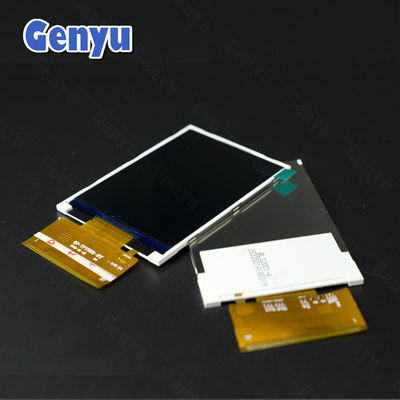

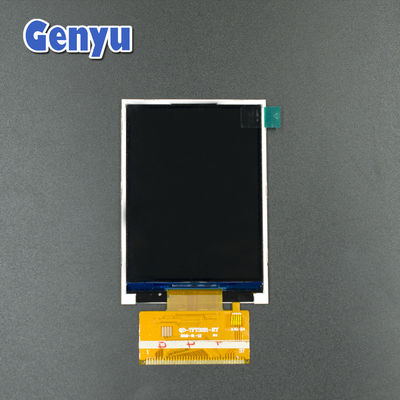

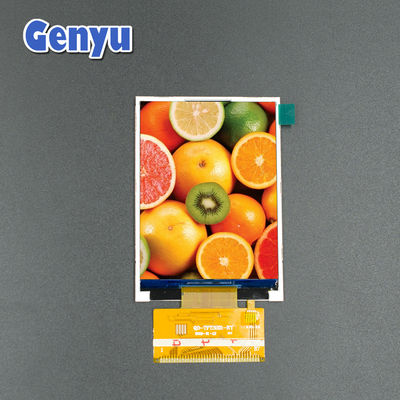

رابط MCU 3.2 اینچ صفحه LCD TFT 240x320 پیکسل ILI9341 37pin FPC

رابط MCU 3.2 اینچ صفحه LCD TFT 240x320 پیکسل ILI9341 37pin FPC

نام تجاری:	Genyu
شماره مدل:	GY32001A0-00
مقدار تولیدی:	1000 عدد
قیمت:	قابل مذاکره
شرایط پرداخت:	T/T، Paypal، Western Union، MoneyGram، کارت اعتباری
توانایی عرضه:	300 هزار عدد در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

RoHS, ISO9001: 2015

اندازه پنل:

3.2 اینچ (مورب)

وضوح LCD:

240x320 نقطه

زاویه دید:

ساعت 12

آی سی درایور:

ST7789V3

رابط:

MCU 8/16 بیت

FPC:

37 پین

جزئیات بسته بندی:

سینی های ضد پلاستیکی و جعبه های کارتونی

قابلیت ارائه:

300 هزار عدد در ماه

برجسته کردن:

3صفحه نمایش LCD TFT 2 اینچی,صفحه نمایش LCD TFT 37 پین,ILI9341 صفحه نمایش 3.2 اینچی

37pin TFT LCD Screen

ILI9341 3.2 inch tft display

توضیحات محصول

3صفحه نمایش LCD TFT 2 اینچی 240x320 پیکسل ILI9341 37pin FPC با MCU Interface

اتصال و استفاده از LCD TFT 3.2 اینچی:

مرحله 1: صفحه نمایش را با میکروکنترلر خود بر اساس پینوت متصل کنید.
مرحله دوم: کتابخانه های لازم را نصب کنید (به عنوان مثال، Adafruit_GFX و Adafruit_ILI9341 برای Arduino).
مرحله سوم: نوشتن کد برای شروع نمایش و شروع به طراحی گرافیک یا نمایش متن.
مرحله 4: اگر صفحه نمایش دارای قابلیت های لمسی باشد، شما همچنین می توانید قابلیت های لمسی را آغاز کنید و ورودی کاربر را پردازش کنید.

نمونه پروژه ها:

ایستگاه هواشناسی آردوینو: نمایش داده های آب و هوایی در زمان واقعی (درجه حرارت، رطوبت و غیره) در صفحه نمایش.
ساعت دیجیتال: یک ساعت کوچک مبتنی بر Arduino که زمان را نشان می دهد و می تواند ویژگی های دیگری مانند آژیرها یا نمایشگر های دمایی را شامل شود.
رابط کنترل برای روبات ها: نمایش داده های زنده و رابط های کنترل برای سیستم های رباتیک.
پخش کننده رسانه های کوچک: یک پروژه کوچک که تصاویر، اطلاعات موسیقی، یا حتی ویدئو را نشان می دهد اگر شما پشتیبانی از پخش رسانه را شامل شوید.
کنسول بازی: یک سیستم بازی دستی ساده، مانند یک شبیه ساز بازی رترو، می تواند از این صفحه برای گرافیک استفاده کند.

پارامترهای اساسی:

نه	ماده	مشخصات
1	نام محصول	3.2 اینچ TFT LCD
2	نوع LCD	TN انتقال دهنده
3	زاویه دید	ساعت 12
4	قطعنامه	240x320 نقطه
5	دمای کار	-10 ~ +60°C
6	دمای ذخیره سازی	-20~+70°C
7	کانکتور FPC	37PIN، نوع جوش
8	راننده IC ((COG)	ILI9341V
9	رابط	8/16 بیتی موازی/ MCU
10	نوع روشنایی	۶-LED، سفید
11	ابعاد طرح	55.04 ((H) * 77.7 ((V) * 2.4 ((D) mm
12	منطقه فعال	48.6(H)* 64.8 ((V) mm

رابط MCU 3.2 اینچ صفحه LCD TFT 240x320 پیکسل ILI9341 37pin FPC 0

صفحه نمایش TFT (0.42 اینچ ~ 10.11 اینچ ):

ما عمدتاً صفحه نمایش های LCD TFT از اندازه های کوچک تا متوسط را توسعه می دهیم، اندازه ها به عنوان زیر است.

نوع عمودی:0.85" 1.5" 1.69" 1.77" 1.83" 2.0" 2.2" 2.36" 2.4" 2.8" 2.95" 3.2" 3.5" 3.97" 4.3" 4.45" 4.3" 5.5" 7" 8"

---نوع افقی:0.42" 2.31" 3.5" 4.3" 5.0" 7.0" 10.1"

--- نوع نوار:0.96" 1.05" 1.06" 1.08" 1.12" 1.14" 1.42" 1.45" 1.47" 1.65" 1.99" 2.25" 2.79" 3.13" 10.11"

--- نوع مربع:1.3 "1.44" 1.54 "3.95"

--- شکل گرد:0.71" 0.9" 0.99" 1.28" 1.32" 1.45" 1.46" 1.6" 2.1" 2.76" 3.54"

---RTP

---CTP

--- چراغ پشت

بعضی از قطعات می تونن بر اساس خواسته های شما سفارشی بشن

از جمله FPC، Interface، Touch Panel، Cover Glass و Backlight.

رابط MCU 3.2 اینچ صفحه LCD TFT 240x320 پیکسل ILI9341 37pin FPC 1

مشخصات فنی:

1.تکنولوژی TFT (ترانزیستور فیلم نازک)

صفحه LCD TFT: تکنولوژی ترانزیستور فیلم نازک یک نوع LCD متریکس فعال است که در آن هر پیکسل توسط یک ترانزیستور کنترل می شود.این باعث کیفیت تصویر بهتر با رنگ های واضح تر و نرخ های تازه سازی سریعتر از LCD های ماتریس منفعل قدیمی می شود.
روشنایی پس زمینه: این صفحه از یک چراغ LED استفاده می کند که به روشن شدن صفحه کمک می کند و آن را در شرایط مختلف نور قابل مشاهده می کند.
زاویه دید: صفحه نمایش های TFT دارای زاویه های دید مناسب هستند، اما ممکن است به اندازه فناوری های صفحه نمایش پیشرفته تر مانند IPS (تغییر در هواپیما) گسترده نباشند.

2.گزینه های رابط

SPI (Serial Peripheral Interface) (مواصفات فرعی سریالی): رایج ترین رابط برای این صفحه نمایش ها، به ویژه در سیستم های جاسازی شده. از پین های کمتری نسبت به ارتباطات موازی استفاده می کند، و این یک گزینه خوب برای میکروکنترلرهای دارای پین های محدود I / O (مانندآردوینو,ESP32,STM32، و غیره).
موازی: برخی از 3.2-اینچ TFT LCD استفاده از موازیl ارتباطات، که نیاز به پین های بیشتری دارد اما انتقال سریعتر داده را فراهم می کند. این اغلب برای پروژه هایی که نیاز به نرخ های تجدید بیشتر دارند استفاده می شود.
