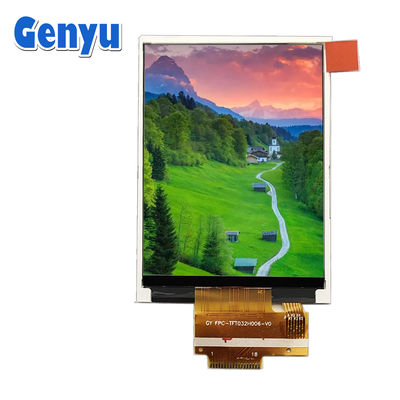

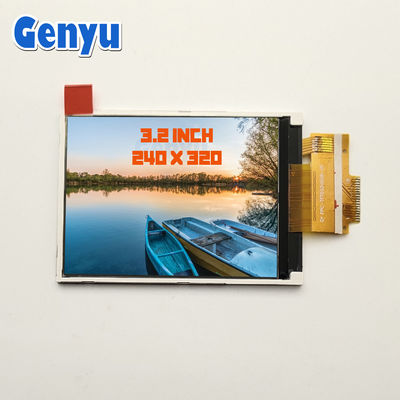

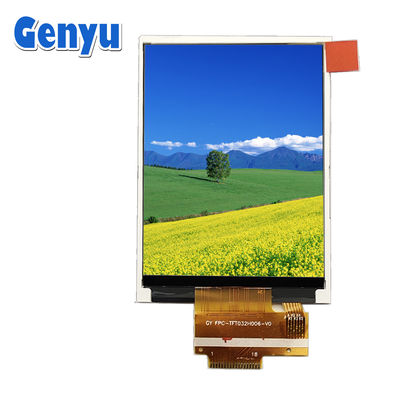

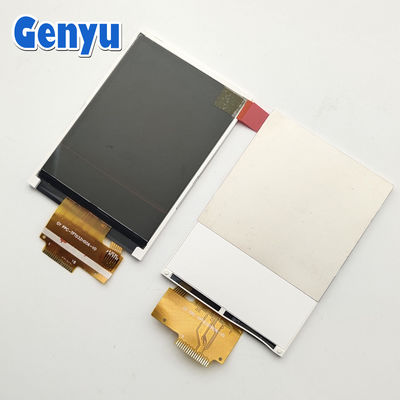

ST7789 3.2 اینچ صفحه نمایش LCD TFT 240x320 نقطه 18pin Soldering FPC Touch اختیاری

ST7789 3.2 اینچ صفحه نمایش LCD TFT 240x320 نقطه 18pin Soldering FPC Touch اختیاری

نام تجاری:	Genyu
شماره مدل:	GY-TFT032H006
مقدار تولیدی:	1000 عدد
قیمت:	قابل مذاکره
شرایط پرداخت:	T/T، Paypal، Western Union، MoneyGram، کارت اعتباری
توانایی عرضه:	300 هزار عدد در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

RoHS, ISO9001: 2015

اندازه پنل:

3.2 اینچ (مورب)

وضوح LCD:

240x320 نقطه

زاویه دید:

ساعت 12

آی سی درایور:

ST7789V3

رابط:

SPI

FPC:

18 پین

جزئیات بسته بندی:

سینی های ضد پلاستیکی و جعبه های کارتونی

قابلیت ارائه:

300 هزار عدد در ماه

برجسته کردن:

ST7789 صفحه نمایش LCD TFT,3صفحه نمایش 2 اینچ 240x320,3صفحه نمایش TFT 2 اینچی 18 پین

3.2 inch tft display 240x320

3.2 inch tft display 18pin

توضیحات محصول

3.2 اینچ TFT LCD 240x320 نقطه ST7789 SPI 18pin Soldering FPC Touch اختیاری

1.3اندازه صفحه نمایش.2 اینچ

اندازه گیری قطبی: اندازه گیری 3.2 اینچ به اندازه قطر نمایش اشاره دارد. این اغلب برای پروژه هایی که فضای محدود است اما شما هنوز به یک رابط بصری نیاز دارید، انتخاب می شود.
ابعاد فیزیکی: ابعاد یک صفحه LCD TFT 3.2 اینچی معمولاً در حدود70mm x 60mm(با توجه به تولید کنندگان مختلف و انواع مدل ها متفاوت است).
قطعنامه: رزولوشن های رایج برای صفحه نمایش های 3.2 اینچی320x240 پیکسل(QVGA) یا240x320 پیکسلاین رزولوشن یک تراکم پیکسل مناسب برای پروژه های کوچک را ارائه می دهد، که رابط های گرافیکی ساده یا متن اساسی را نشان می دهد.

2.LCD TFT (ترانزیستور فیلم نازک)

تکنولوژی TFT: استفاده از صفحه نمایشترانزیستور فیلم نازک (TFT)این تکنولوژی اجازه می دهد تا هر پیکسل به صورت فردی کنترل شود، که در نتیجه درخشندگی بهتر، کنتراست و بازتولید رنگ در مقایسه با فناوری های LCD قدیمی تر است.
عمق رنگ: صفحه نمایش TFT معمولا پشتیبانی می کند16.7 میلیون رنگ(۲۴ بیتی) ، که نمایشگرهای پر جنب و جوش و روشن را تضمین می کند.
زاویه دید: تکنولوژی TFT زاویه های دید بهبود یافته را فراهم می کند، اگرچه هنوز هم به اندازه انواع پیشرفته تری از صفحه نمایش (مانند IPS) گسترده نیست، اما برای برنامه های کاربردی دستگاه های کوچک مناسب است.

3.صفحه نمایش کریستال مایع

تکنولوژی LCD: نمایشگر از کریستال های مایع استفاده می کند که بر اساس سیگنال های الکتریکی برای اجازه عبور نور تنظیم می شوند. یک نور پس زمینه برای روشن کردن صفحه استفاده می شود.
نور پس زمینه: نور پس زمینه معمولاً نور روشن را فراهم می کند و باعث می شود که صفحه نمایش در شرایط مختلف روشنایی قابل خواندن باشد. روشنایی اغلب قابل تنظیم است.و بسیاری از صفحه نمایش اجازه می دهد تا برای کاهش نور برای صرفه جویی در انرژی در محیط های کم نور.

پارامترهای اساسی:

نه	ماده	مشخصات
1	نام محصول	3.2 اینچ TFT LCD
2	نوع LCD	TN انتقال دهنده
3	زاویه دید	ساعت 12
4	قطعنامه	240x320 نقطه
5	دمای کار	-20~+70°C
6	دمای ذخیره سازی	-30~+80°C

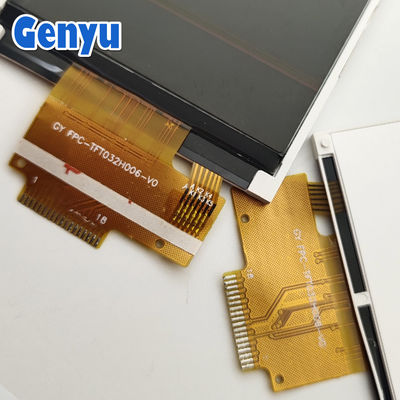

7	کانکتور FPC	18PIN، نوع جوش
8	راننده IC ((COG)	ST7789V3
9	رابط	SPI
10	نوع روشنایی	5-LED، سفید، 100mA
11	ابعاد طرح	55.04 ((H) * 77.7 ((V) * 2.5 ((D) mm
12	منطقه فعال	48.6(H)* 64.8 ((V) mm

ST7789 3.2 اینچ صفحه نمایش LCD TFT 240x320 نقطه 18pin Soldering FPC Touch اختیاری 0

صفحه نمایش TFT (0.42 اینچ ~ 10.11 اینچ ):

ما عمدتاً صفحه نمایش های LCD TFT از اندازه های کوچک تا متوسط را توسعه می دهیم، اندازه ها به عنوان زیر است.

نوع عمودی:0.85" 1.5" 1.69" 1.77" 1.83" 2.0" 2.2" 2.36" 2.4" 2.8" 2.95" 3.2" 3.5" 3.97" 4.3" 4.45" 4.3" 5.5" 7" 8"

---نوع افقی:0.42" 2.31" 3.5" 4.3" 5.0" 7.0" 10.1"

--- نوع نوار:0.96" 1.05" 1.06" 1.08" 1.12" 1.14" 1.42" 1.45" 1.47" 1.65" 1.99" 2.25" 2.79" 3.13" 10.11"

--- نوع مربع:1.3 "1.44" 1.54 "3.95"

--- شکل گرد:0.71" 0.9" 0.99" 1.28" 1.32" 1.45" 1.46" 1.6" 2.1" 2.76" 3.54"

---RTP

---CTP

--- چراغ پشت

بعضی از قطعات می تونن بر اساس خواسته های شما سفارشی بشن

از جمله FPC، Interface، Touch Panel، Cover Glass و Backlight.

ST7789 3.2 اینچ صفحه نمایش LCD TFT 240x320 نقطه 18pin Soldering FPC Touch اختیاری 1

مزایای یک صفحه LCD TFT 3.2 اینچی:

اندازه ی فشرده: به اندازه کافی کوچک است تا در فضاهای تنگ در سیستم های جاسازی شده و دستگاه های دستی قرار گیرد.
نمایش شفاف: تکنولوژی TFT ارائه دهنده رندر رنگ و کنتراست خوب است، که آن را برای انواع مختلف نمایشگرها مناسب می کند.
با قیمت مناسب: این صفحه ها ارزان هستند و معمولا برای پروژه های DIY و توسعه در دسترس هستند.
بهره وری از انرژی: در حالی که آنها نیاز به روشنایی پشت می دارند، به طور کلی انرژی کمتری نسبت به صفحه نمایش های بزرگتر مصرف می کنند، که برای برنامه های باتری مهم است.
سازگاری با صفحه لمسی: بسیاری از صفحه های LCD TFT 3.2 اینچی دارای قابلیت های لمسی ظرفیت یا مقاومتی اختیاری هستند که امکان تعامل کاربر را از طریق ورودی لمسی فراهم می کند.

مشخصات فنی:

رابط: ۳٫۲ اینچ LCD TFT معمولا استفاده می شودSPI (Serial Peripheral Interface) (مواصفات فرعی سریالی)یارابط های موازیبرای ارتباط با میکروکنترلرها مانندآردوینو,Raspberry Pi، یا سایر سیستم های جاسازی شده. برخی ممکن است ازI2C، اگرچه کمتر اتفاق می افتد.
صفحه لمسی: برخی از نسخه های این نمایشگرها مجهز به یکصفحه لمسی مقاومیاصفحه لمسی ظرفیت دار، امکان تعامل کاربر.
منبع برق: این صفحه نمایش ها معمولا روی3.3 ولت یا 5 ولت، پس مطمئن شوید که با نیازهای برق صفحه نمایش خاص شما مطابقت داشته باشد.
کنترل کننده: اکثر 3.2-اینچ TFT LCD استفاده از یکتراشه کنترل کنندهمثلILI9341(برای ارتباطات SPI)ST7735، یا مدل های مشابه. کنترل کننده تعیین می کند که چگونه صفحه نمایش با میکروکنترلر شما ارتباط برقرار می کند و چگونه داده های گرافیکی به صفحه نمایش ارسال می شود.
پشتیبانی از صفحه لمسی: اگر صفحه نمایش قابل لمس باشد، یا مقاومت دارد یا ظرفیت دارد.صفحه لمسی مقاومنیاز به فشار دارد و می تواند با قلم یا انگشت استفاده شود، در حالی کهصفحه لمسی ظرفیت دارحساسیت لمسی بهتر و قابلیت چند لمسی را ارائه می دهد.
