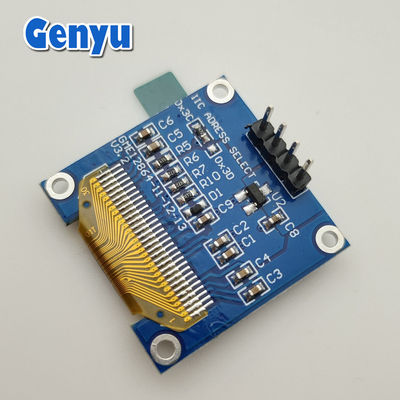

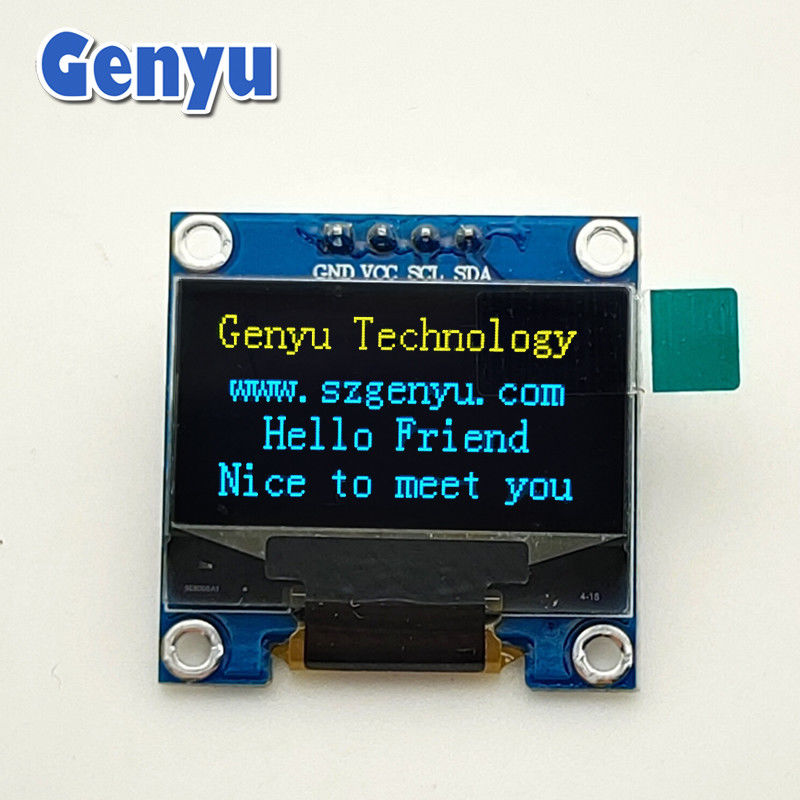

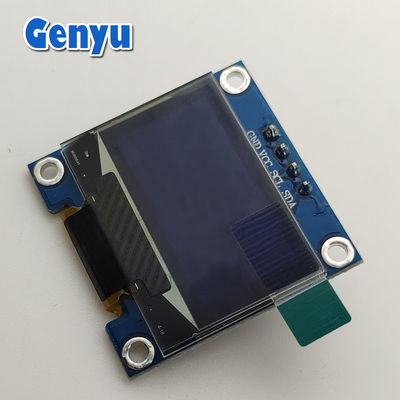

SSD1306 0.96' OLED ماژول نمایش Y&B 128x64 نقطه 4PIN رابط I2C

0.96 اینچ ماژول صفحه نمایش OLED Y&B 128x64 نقاط SSD1306 4PIN رابط I2C

مشخصات یک ماژول OLED 0.96 اینچی:

1. اندازه صفحه نمایش:

   • اندازه قطبی0.96 اينچ

   • منطقه فعال: حدود 21.74mm x 10.86mm

2. قطعنامه:معمولا128×64 پیکسل

3. نوع OLED:

   • تک رنگ: در دسترس در رنگ های تک مانند سفید، آبی یا زرد.

   • دو رنگ: دو رنگ مانند زرد و آبی را به صورت افقی نشان می دهد.

4. IC درایور:

   • SSD1306: رایج ترین کنترل کننده برای صفحه نمایش OLED 0.96 اینچی.

   • SH1106: یک کنترلگر سازگار دیگر، به طور معمول با عملکرد مشابه.

5. رابط:

   • I2C: پیش فرض برای اکثر ماژول های OLED 0.96 اینچی؛ از دو سیم (SDA، SCL) برای ارتباطات داده استفاده می کند.

   • SPI: برخی از انواع از SPI برای ارتباطات سریع پشتیبانی می کنند.

6. نیاز به انرژی:

   • ولتاژ: معمولا3.3Vیا5 ولت(با توجه به ماژول)

   • مصرف انرژی پایین به دلیل ماهیت خود تولید کننده OLED.

7. زاویه دید:

   • زاویه های دید گسترده، به طور کلی تا170 درجه.

8. نسبت کنتراست:

   • به شدت بالا، معمولا10,000:1، اطمینان از متن و گرافیک واضح.

9. فاکتور فرم:

   • جمع و جور و سبک وزن، که آن را مناسب برای کاربردهای فضای محدود می کند.

پارامترهای دقیق:

صفحه نمایش OLED (0.42 اینچ ~ 3.12 اینچ ):

ما عمدتاً صفحه نمایش های OLED کوچک و متوسط را توسعه می دهیم، از جمله 0.42 "، 0.49 "، 0.66 "، 0.78 "، 0.87 "، 0.91 "، 0.96 "، 1.12 "، 1.21 "، 1.3 "، 1.5 "، 1.54 "، 1.92 "، 2.08 "، 2.23 "، 2.42 "، 2.7 " و 3.12 " و غیره.

اتصال یک ماژول OLED 0.96 اینچی:

1سیم کشی (I2C Interface):

• VCC: به منبع برق 3.3 ولت یا 5 ولت (با توجه به ماژول) متصل شوید.

• GND: اتصال به زمين

• SCL: به پین ساعت I2C متصل شوید (به عنوان مثال، A5 در Arduino Uno).

• SDA: به پین داده I2C متصل شوید (به عنوان مثال، A4 در Arduino Uno).

2سیم کشی (SPI Interface)(در صورت حمایت):

• VCCمنبع برق

• GNDزمین

• SCLساعت سريالي

• MOSIاستاد از برده در.

• CS: تراشه انتخاب.

• دی سی: اطلاعات / کنترل فرمان
