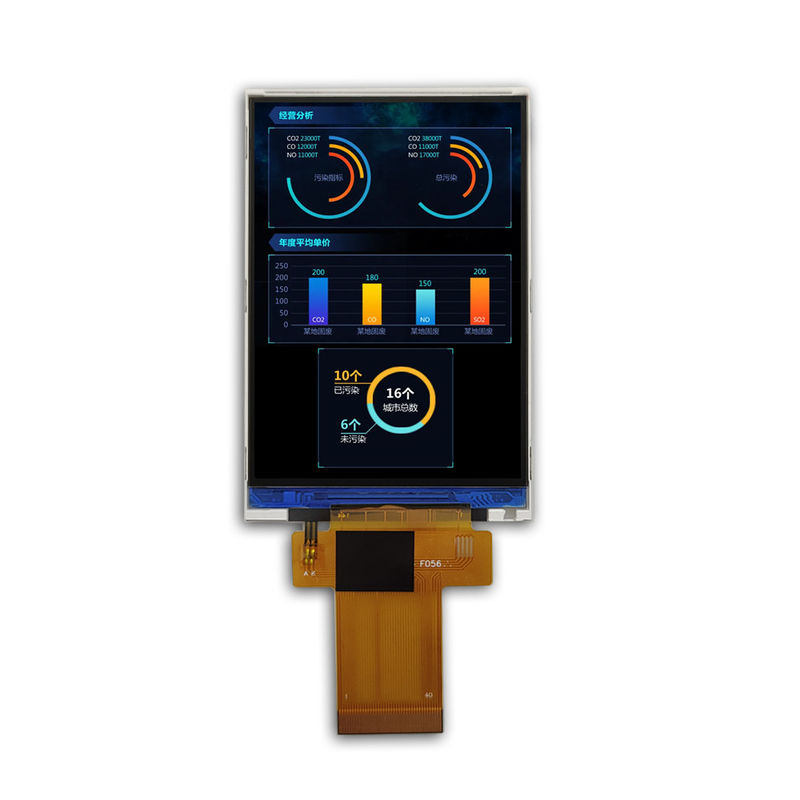

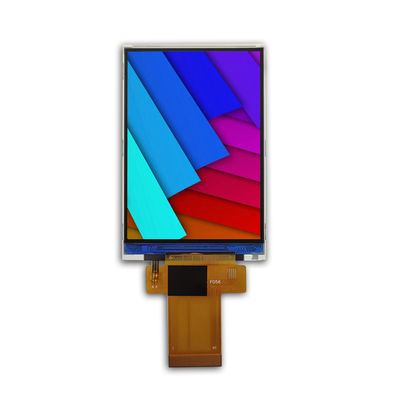

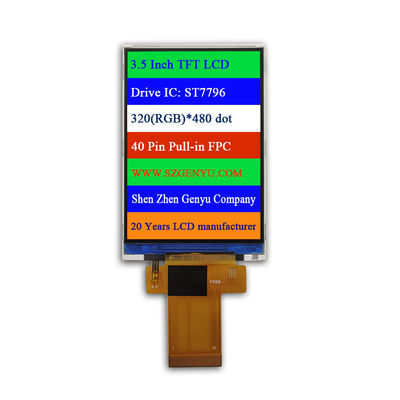

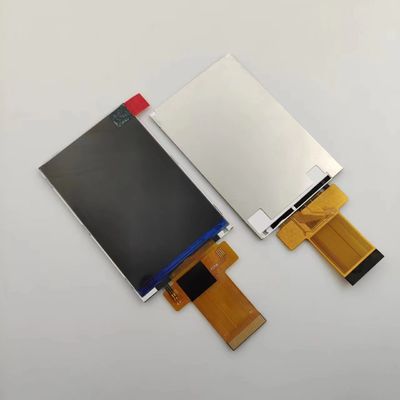

3.5 اینچ ماژول LCD TFT 320x480 ST7796 40pin

3.5 اینچ ماژول LCD TFT 320x480 ST7796 40pin

نام تجاری:	Genyu
شماره مدل:	GY-TFT035F056
مقدار تولیدی:	1000 عدد
قیمت:	قابل مذاکره
شرایط پرداخت:	T/T، Paypal، Western Union، MoneyGram، کارت اعتباری
توانایی عرضه:	300 هزار عدد در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

RoHS, ISO9001: 2015

اندازه پنل:

3.5 اینچ (مورب)

وضوح LCD:

320x480 نقطه

زاویه دید:

ساعت 12

آی سی درایور:

ST7796U

رابط:

SPI / موازی / RGB

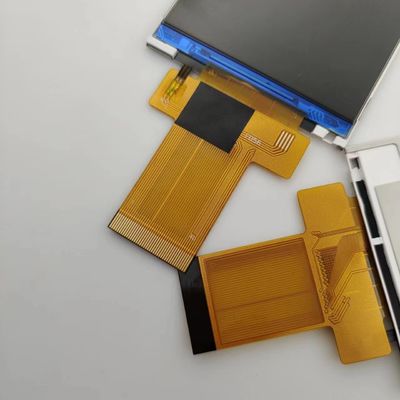

FPC:

40 پین

جزئیات بسته بندی:

سینی های ضد پلاستیکی و جعبه های کارتونی

قابلیت ارائه:

300 هزار عدد در ماه

برجسته کردن:

ماژول LCD TFT 40 پین,ماژول LCD TFT ST7796,ماژول LCD TFT 3.5 اینچی

TFT LCD Module ST7796

Touch 3.5 Inch TFT LCD Module

توضیحات محصول

3.5 اینچ TFT LCD ماژول 320x480 نقاط ST7796 40pin رابط سریال لمسی اختیاری

ویژگی های اصلی یک صفحه نمایش TFT 3.5 اینچی:

عمق رنگ:
- این نمایشگرها پشتیبانی16.7 میلیون رنگ(رنگ 24 بیتی) ، به این معنی که آنها می توانند تصاویر و گرافیک های پر جنب و جوش و دقیق تولید کنند.
صفحه لمسی (اختیاری):
- بسیاری از صفحه نمایش های 3.5 اینچی TFT با یکمقاومتیاصفحه لمسی ظرفیت دارلایه ای که امکان تعامل کاربر را از طریق لمس فراهم می کند.لمس مقاومحساس به فشار است و با هر شی (از جمله انگشت، قلم یا دستکش) کار می کند، در حالی کهلمس ظرفیتحساس تر است و از حرکات چند لمسی پشتیبانی می کند اما معمولاً نیاز به ورودی رسانا (انگشت) دارد.
رابط:
- SPI (Serial Peripheral Interface) (مواصفات فرعی سریالی): اکثر صفحه نمایش های 3.5 اینچی TFT استفاده می کنندSPIبرای ارتباط با میکروکنترلرها یا کامپیوترهای تک صفحه ای مانندآردوینووRaspberry Pi. SPI از پین های کمتری نسبت به ارتباطات موازی استفاده می کند، که آن را جمع و جور تر و آسان تر برای اتصال می کند.
- رابط موازی: برخی از صفحه نمایش های TFT بزرگتر از ارتباطات موازی برای انتقال سریعتر داده ها استفاده می کنند، اگرچه به پین های I / O بیشتری نیاز دارند.

پارامترهای اساسی:

نه	ماده	مشخصات
1	نام محصول	3.5 اینچ TFT LCD
2	نوع LCD	معمولاً سفید
3	زاویه دید	ساعت 12
4	قطعنامه	320x480 نقطه
5	دمای کار	-20~+70°C
6	دمای ذخیره سازی	-30~+80°C
7	کانکتور FPC	40PIN، نوع ZIF
8	راننده IC ((COG)	ST7796U
9	رابط	رابط های سریال، SPI/ Parallel/ RGB
10	نوع روشنایی	6-LED، سفید، 120mA
11	ابعاد طرح	54.66 ((H) * 82.94 ((V) * 2.25 ((D) mm
12	منطقه فعال	48.96(H)* 73.44 ((V) mm

3.5 اینچ ماژول LCD TFT 320x480 ST7796 40pin 0

صفحه نمایش TFT (0.42 اینچ ~ 10.11 اینچ ):

ما عمدتاً صفحه نمایش های LCD TFT از اندازه های کوچک تا متوسط را توسعه می دهیم، اندازه ها به عنوان زیر است.

نوع عمودی:0.85" 1.5" 1.69" 1.77" 1.83" 2.0" 2.2" 2.36" 2.4" 2.8" 2.95" 3.2" 3.5" 3.97" 4.3" 4.45" 4.3" 5.5" 7" 8"

---نوع افقی:0.42" 2.31" 3.5" 4.3" 5.0" 7.0" 10.1"

--- نوع نوار:0.96" 1.05" 1.06" 1.08" 1.12" 1.14" 1.42" 1.45" 1.47" 1.65" 1.99" 2.25" 2.79" 3.13" 10.11"

--- نوع مربع:1.3 "1.44" 1.54 "3.95"

--- شکل گرد:0.71" 0.9" 0.99" 1.28" 1.32" 1.45" 1.46" 1.6" 2.1" 2.76" 3.54"

---RTP

---CTP

--- چراغ پشت

ما می توانیم FPC/ Backlight/ Touch Panel/ Brightness/ Interface را بر اساس خواسته های شما سفارشی کنیم.

لطفاً به من اجازه دهید نیازهای خود را به من اطلاع دهید و ما برخی از پیشنهادات / گزینه ها را ارائه خواهیم داد.

3.5 اینچ ماژول LCD TFT 320x480 ST7796 40pin 1

اتصال صفحه نمایش TFT 3.5 اینچی به Raspberry Pi:

برای اتصال یک3صفحه نمایش TFT 5 اینچیبه یکRaspberry Pi، شما معمولا ازپین های GPIOیاSPIو شما ممکن است نیاز به نصب درایور برای صفحه نمایش.

مراحل تنظیم در Raspberry Pi:

صفحه نمایش را وصل کنیدبهRaspberry Piاز طریق پین های GPIO یا رابط SPI، با پیروی از صفحه داده صفحه نمایش برای نشان دادن درست.
کتابخانه های لازم را نصب کنید. ممکنه لازم باشه که نصب کنيکتابخانه های پایتونمثلبالش(برای پردازش تصویر) وRPi.GPIO(برای کنترل GPIO).
درایورها را نصب کنیدبسته به کنترل کننده نمایش، ممکن است لازم باشد که درایورهای خاصی را نصب کنید یا از تصاویر پیش پیکربندی شده Raspbian که از این نمایشگرها پشتیبانی می کنند استفاده کنید.
کدت رو بنويسبرای تعامل با صفحه نمایش، آیا شما تصاویر ثابت، متن را نشان می دهید، یا اجرای یک رابط کاربری تعاملی.

سوالات عمومی

1س: کارخانه شما کجاست؟

الف.دفتر ما در شنجن، گوانگدونگ و کارخانه ما در استان جيانگسي است.

2س: شما یک نمونه رایگان ارائه می دهید؟

ج: برای اولین همکاری، نمونه ها صورت می گیرند و مقدار آن در مرحله سفارش انبوه بازگردانده می شود.

3. س: زمان تحویل چیست؟

ج: برای سفارش نمونه: 2-3 هفته برای تولید انبوه: 4-6 هفته

4س: آیا می توانید سفارشی سازی را پشتیبانی کنید؟

A: بله، رابط، کابل FPC، نور پس زمینه، شیشه پوشش، و پانل های لمسیمی تواند سفارشی شود.

5. س: آیا می توانم قیمت پایین تری برای LCD TFT داشته باشم؟

ج: بله، قیمت ارزان تر با سفارش مقدار بزرگتر / بزرگتر.

6س: چگونه کیفیت محصولات را کنترل می کنید؟

ج: تمام محصولات قبل از ارسال 100٪ بازرسی می شوند.

7س: می توانید پشتیبانی فنی را ارائه دهید؟

جواب: بلهما مشخصات مفصل و کد راه اندازی را ارائه خواهیم داد.
